Inconel 625 dans les torches et incinérateurs : résistance à l'oxydation à des températures extrêmes

Inconel 625 (UNS N06625)est le choix de matériau haut de gamme pour les pointes de torche et les composants d'incinérateur fonctionnant à des températures extrêmes (600-1 100 degrés) en raison de sa résistance exceptionnelle à l'oxydation, de sa résistance à haute température et de sa résistance à la fatigue thermique. Ce guide fournit des spécifications techniques, des mécanismes d'oxydation, des directives d'application et des recommandations d'approvisionnement pour les ingénieurs et les spécialistes des achats dans les secteurs du pétrole et du gaz, de la pétrochimie et de la gestion des déchets. Les principaux avantages comprennent : une résistance à l'oxydation jusqu'à 1 100 degrés dans des conditions cycliques, une limite d'élasticité de 415 MPa à température ambiante (maintien de 180 MPa à 900 degrés) et une durée de vie supérieure à 10 ans dans les systèmes torchères contre 2 à 3 ans pour les alternatives en acier inoxydable.

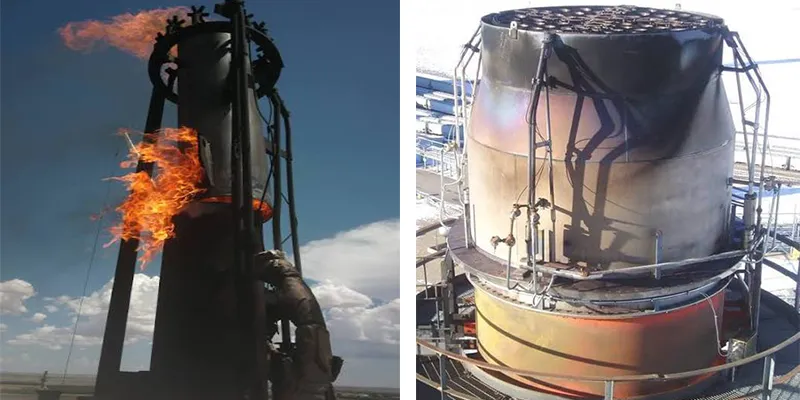

Que sont les torchères et les incinérateurs, et pourquoi nécessitent-ils des matériaux spéciaux ?

Les pointes de torche et les incinérateurs fonctionnent entre 600 et 1 200 degrés dans des atmosphères de combustion corrosives, nécessitant des matériaux dotés d'une résistance à l'oxydation, d'une résistance à la fatigue thermique et d'une résistance au fluage exceptionnelles que les aciers inoxydables ne peuvent pas fournir.

Les torchères et les incinérateurs sont des équipements critiques dans les installations industrielles :

• Conseils de torchage : Brûlez les excès de gaz d'hydrocarbures en toute sécurité lors de perturbations de l'usine, d'urgences ou d'opérations de routine. Les températures à la pointe de la flamme atteignent 1 000 à 1 500 degrés.
• Incinérateurs : détruisez les déchets dangereux, les déchets médicaux ou les sous-produits industriels par combustion à haute -température (600 à 1 200 degrés).
• Oxydants thermiques : détruisent les composés organiques volatils (COV) à 700-900 degrés avant leur émission.

Ces environnements sont extrêmement difficiles :

• Haute température : exposition continue jusqu'à 600-1 200 degrés, avec des pics localisés atteignant 1 500 degrés
• Conditions cycliques : les cycles thermiques de la température ambiante à la température de fonctionnement provoquent de la fatigue
• Atmosphères corrosives : les SOx, NOx, CO₂ et la vapeur d'eau accélèrent l'oxydation
• Impact de flamme : des points chauds localisés provoquent une dégradation accélérée des matériaux
• Contraintes mécaniques : contraintes de charge de vent, de vibrations et de dilatation thermique

Les aciers inoxydables standards (304L, 310S) échouent rapidement dans ces conditions en raison de :

• Formation excessive de tartre d’oxyde et spallation
• Déformation par fluage à des températures dépassant leur capacité
• Fissuration par fatigue thermique dans les 1 à 3 ans de service
• Attaque de corrosion due aux sous-produits de combustion

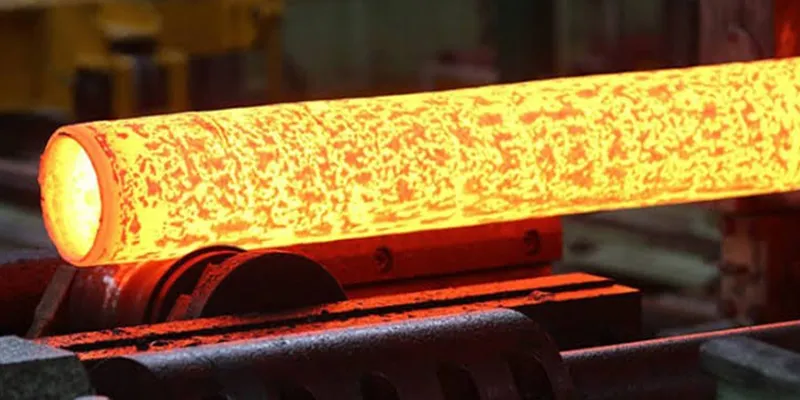

Comment l'Inconel 625 résiste-t-il à l'oxydation à des températures extrêmes ?

L'Inconel 625 résiste à l'oxydation grâce à une couche protectrice d'oxyde Cr₂O₃/NiO renforcée de niobium et de molybdène, maintenant son intégrité jusqu'à 1 100 degrés dans des conditions cycliques, soit 2 à 3 fois mieux que les aciers inoxydables.

L'Inconel 625 atteint une résistance exceptionnelle à l'oxydation grâce à de multiples mécanismes :

Tableau 1 : Comparaison de la résistance à l’oxydation

Mécanismes de résistance à l’oxydation :

• Couche d'oxyde de chrome : 21 à 23 % de chrome forme une couche continue de Cr₂O₃ qui agit comme une barrière de diffusion, ralentissant l'oxydation à 0,05 mm/an à 900 degrés.
• Stabilisation du niobium : le niobium (3,15-4,15 %) renforce la couche d'oxyde, empêchant ainsi la spallation pendant le cycle thermique. Ceci est essentiel pour les pointes Flare qui subissent des démarrages et des arrêts fréquents.
• Amélioration du molybdène : le molybdène (8-10 %) améliore l'adhérence du tartre et la résistance aux atmosphères contenant du soufre courantes dans la combustion des gaz de torchère.
• Base Nickel : Une teneur élevée en nickel (supérieure ou égale à 58 %) offre une excellente stabilité thermique et évite les transformations de phase qui affaibliraient le matériau.

Quelles sont les propriétés mécaniques à haute-température de l'Inconel 625 ?

L'Inconel 625 maintient une limite d'élasticité de 180 MPa à 900 degrés et de 90 MPa à 1 000 degrés -3 à 5 fois plus élevée que les aciers inoxydables, permettant des conceptions de sections plus fines qui réduisent les coûts des matériaux tout en maintenant l'intégrité structurelle.

Tableau 2 : Limite d'élasticité à des températures élevées

Résistance au fluage : essentielle pour un service à long terme-

L'Inconel 625 présente une résistance au fluage 5 à 10 fois supérieure à celle des aciers inoxydables, conservant ainsi une stabilité dimensionnelle sur une durée de vie de 10+ ans dans les pointes évasées.

Tableau 3 : Résistance à la rupture par fluage (100 000 heures)

Justification : La microstructure stabilisée au niobium- (phase ″, Ni₃Nb) offre une résistance supérieure au fluage. À 900 degrés, l'Inconel 625 maintient une contrainte de 28 MPa pendant 100 000 heures contre seulement 6 MPa pour le 310S-un avantage essentiel pour les pointes évasées qui doivent maintenir une stabilité dimensionnelle pendant des années de fonctionnement.

Résistance à la fatigue thermique

L'Inconel 625 résiste à la fatigue thermique 3 à 5 fois mieux que les aciers inoxydables, survivant à 10 000+ cycles thermiques avant de se fissurer dans des conditions de pointe évasée simulées.

• Expansion thermique : le coefficient de 13,0 × 10⁻⁶/degré (20-900 degrés) est inférieur à celui des aciers inoxydables, réduisant ainsi le stress thermique pendant le chauffage.
• Conductivité thermique : 12,3 W/m·K (à 500 degrés) répartit la chaleur uniformément, réduisant les gradients thermiques.
• Strength Retention: Maintains >40 % de la limite d'élasticité à température ambiante à 900 degrés par rapport à<20% for stainless steels.

Comment l'Inconel 625 fonctionne-t-il dans les applications du système Flare ?

Les pointes évasées en Inconel 625 offrent une durée de vie 5 à 10 fois plus longue que les alternatives en acier inoxydable (10 à 15 ans contre 1 à 3 ans), réduisant ainsi les coûts de maintenance et les arrêts imprévus malgré des coûts de matériaux initiaux plus élevés.

Composants typiques du système de fusée éclairante en Inconel 625 :

Tableau 4 : Composants du système de fusée éclairante

Données de performances sur le terrain :

• Système de torche de raffinerie (Moyen-Orient) : pointes de torche en Inconel 625 fonctionnant à 1 000-1 100 degrés pendant 12 ans sans remplacement. Les anciens embouts 310S devaient être remplacés tous les 18 mois.
• Torchère de plate-forme offshore (mer du Nord) : les pointes d'Inconel 625 ont survécu 8 ans dans une atmosphère corrosive de gaz marin. Le brouillard salin a accéléré la corrosion sur les précédentes pointes 316L (en panne en 2 ans).
• Usine pétrochimique (Singapour) : composants de l'incinérateur en Inconel 625 manipulant la destruction des COV à 850 degrés pendant 10 ans. 310Les composants S sont tombés en panne en 3 ans en raison de la fissuration sous contrainte des sulfures.

Considérations de conception pour les conseils Flare :

• Géométrie de la pointe : les pointes refroidies à l'eau-ou à l'air-réduisent la température du métal de 100 à 200 degrés, prolongeant ainsi la durée de vie. L'Inconel 625 peut fonctionner sans refroidissement à une température inférieure ou égale à 1 000 degrés.
• Stabilisation de la flamme : la résistance à haute température de l'Inconel 625 maintient la géométrie de la pointe, garantissant un modèle de flamme stable et une combustion complète.
• Résistance au vent : une résistance supérieure à la fatigue thermique empêche les fissures dans des conditions de vent-fortes courantes sur les plates-formes offshore.
• Formation de suie : L'Inconel 625 résiste aux dépôts de carbone qui peuvent provoquer une surchauffe localisée dans les pointes des torchères.

Quelles sont les applications et les données de performance de l’incinérateur ?

L'Inconel 625 excelle dans les incinérateurs de déchets dangereux, les incinérateurs de déchets médicaux et les oxydants thermiques fonctionnant à 700-950 degrés, offrant une durée de vie de 8 à 12 ans contre 2 à 4 ans pour les aciers inoxydables.

Tableau 5 : Applications des incinérateurs

Comparaison des performances :

Tableau 6 : Comparaison de la durée de vie des incinérateurs

Étude de cas : Incinérateur de déchets dangereux (Europe)

• Défi : Les déchets chlorés ont créé une atmosphère de HCl hautement corrosive à 900 degrés, provoquant une corrosion rapide des composants 310S.
• Solution : Remplacement du revêtement et des composants internes de la chambre de combustion secondaire par de l'Inconel 625.
• Résultat : 10+ années de fonctionnement continu avec un minimum de maintenance. Zéro arrêt imprévu dû à une panne de composant.
• Économies de coûts : réduction des coûts de maintenance de 2,3 millions d'euros sur 10 ans par rapport au 310S (qui aurait nécessité 3 remplacements).

Comment l’Inconel 625 se compare-t-il aux matériaux alternatifs ?

L'Inconel 625 offre le meilleur équilibre entre résistance à l'oxydation, résistance et résistance à la corrosion pour les applications de torche et d'incinérateur, justifiant son coût 2 à 3 fois plus élevé que celui des aciers inoxydables grâce à une durée de vie 5 à 10 fois plus longue.

Tableau 7 : Comparaison complète des matériaux

Quand choisir des alternatives :

• Inconel 601: Choose when higher oxidation temperature (>1 100 degrés) est requis sans soucis de molybdène. Idéal pour les environnements d'oxydation pure sans chlorures.
• Acier inoxydable 310S : choisissez pour les applications d'incinération à température inférieure- (inférieure ou égale à 900 degrés) où les chlorures et les sulfures sont minimes. Rentable-pour les composants non-critiques.
• Acier inoxydable 304H : Choisissez la température<800°C in non-corrosive atmospheres where frequent replacement is acceptable.

Quelles sont les exigences en matière de soudage et de fabrication ?

L'Inconel 625 nécessite des procédures de soudage spécialisées (charge ERNiCrMo-3, température interpasse inférieure ou égale à 150 degrés) et un recuit de solution après le soudage pour obtenir une résistance à la corrosion et des propriétés mécaniques optimales dans les composants de torchère et d'incinérateur.

Tableau 8 : Paramètres de soudage

Directives de fabrication :

• Formage : l'Inconel 625 a une résistance supérieure à celle des aciers inoxydables.-utilisez des forces de formage plus élevées ou un formage à chaud (200 à 400 degrés) pour les géométries complexes.
• Usinage : utilisez des outils en carbure et des vitesses lentes. L'Inconel 625 est plus abrasif que les aciers inoxydables.
• Préparation de la surface : Meuler les soudures en douceur pour éviter les concentrations de contraintes. Retirez le tartre d'oxyde avant l'entretien.
• Recuit en solution : chauffer à 1 150 degrés pendant 1 heure par épaisseur de 25 mm, puis tremper à l'eau. Cela dissout les phases secondaires et restaure la résistance à la corrosion.

Assurance qualité:

• WPS/PQR : Exiger une spécification de procédure de soudage qualifiée (WPS) et un dossier de qualification de procédure (PQR) selon ASME IX.
• CND : Ressuage (PT) pour les défauts de surface, contrôle par ultrasons (UT) pour les défauts volumétriques.
• PMI : Identification positive des matériaux pour vérifier la composition correcte de l'alliage.
• Test de dureté : vérifiez qu'il est inférieur ou égal à 35 HRC dans la zone affectée par la chaleur-pour garantir l'efficacité du recuit de la solution.

Quelle est l'analyse coûts-avantages des applications de torchère et d'incinérateur ?

Bien que l'Inconel 625 coûte 2,5 - 3 fois plus cher que l'acier inoxydable 310S, il offre un coût de cycle de vie 4 à 5 fois inférieur grâce à une durée de vie 5 à 10 fois plus longue, une maintenance réduite et l'élimination des arrêts imprévus.

Tableau 9 : Comparaison des coûts du cycle de vie- (astuce Flare)

Analyse du retour sur investissement :

• Inconel 625 vs 310S : 148 000 $ d'économies sur 20 ans (réduction de 70 % du coût du cycle de vie-). Période de récupération :<6 months in avoided downtime alone.
• Inconel 625 vs Inconel 601 : 29 000 $ d’économies sur 20 ans (réduction de 31 %). Période de récupération : 2 à 3 ans pour un investissement initial plus élevé.
• Avantage environnemental : une durée de vie plus longue réduit la consommation de matériaux et les déchets, soutenant ainsi les objectifs de développement durable.

Économies cachées :

• Risque HSE réduit : moins de remplacements signifient moins de travaux à chaud, moins d'entrées dans des espaces confinés et une exposition réduite du personnel à des conditions dangereuses.
• Conformité réglementaire : un fonctionnement fiable garantit une conformité continue en matière d'émissions. Des arrêts inattendus peuvent déclencher des sanctions réglementaires.
• Continuité de la production : les arrêts imprévus de torchères nécessitent souvent une réduction du taux de production de l'usine, ce qui coûte bien plus cher que le remplacement des matériaux.

Foire aux questions

Q1 : Quelle est la température de fonctionnement maximale de l’Inconel 625 dans les pointes évasées ?

R : L'Inconel 625 peut fonctionner en continu à 1 000 degrés et par intermittence à 1 100 degrés dans les pointes évasées. Au-dessus de 1 100 degrés, envisagez l'Inconel 601 ou des alliages spécialisés résistants à la chaleur-. Pour les pointes de torche refroidies à l'eau, l'Inconel 625 peut fonctionner indéfiniment à n'importe quelle température.

Q2 : L'Inconel 625 peut-il être utilisé dans les incinérateurs traitant des déchets chlorés ?

R : Oui. L'Inconel 625 offre une excellente résistance aux atmosphères contenant du HCl et du chlorure-à des températures allant jusqu'à 950 degrés. La teneur en molybdène (8-10 %) améliore spécifiquement la résistance à la fissuration par corrosion sous contrainte de chlorure. L'Inconel 601 n'est PAS recommandé pour les environnements riches en chlorure.

Q3 : À quelle fréquence les pointes évasées en Inconel 625 doivent-elles être inspectées ?

R : Une inspection visuelle annuelle est recommandée. Vérifiez : la spallation des calamines d'oxyde, les fissures de surface, les changements dimensionnels (utiliser des jauges de référence) et l'intégrité de la soudure. Mesure d'épaisseur UT tous les 5 ans pour vérifier la perte de paroi. Aucun remplacement programmé n'est nécessaire pendant les 8 à 10 premières années dans des conditions normales de fonctionnement.

Q4 : Un traitement thermique après-soudage est-il requis pour les composants évasés en Inconel 625 ?

R : Oui, un recuit en solution (1 150 degrés, 1 heure par 25 mm d'épaisseur, trempe à l'eau) est nécessaire après le soudage pour restaurer la résistance à la corrosion. Sans PWHT, la zone affectée par la chaleur (ZAT) aura une résistance à la corrosion réduite et pourrait connaître une défaillance prématurée dans l'environnement corrosif des gaz de torche.

Q5 : Quel est le délai de livraison pour les pointes évasées Inconel 625 ?

R : Tailles standard : 4 à 8 semaines. Conseils sur mesure : 8 à 16 semaines. L'approvisionnement en matériaux (pièces forgées, tôles) prend généralement 6 à 12 semaines. Spécifiez Inconel 625 avec la conformité ASTM B443 (plaque) ou B446 (tige/barre). Demandez des rapports d'essais de matériaux (EN 10204 3.1) à chaque livraison.
